2SD555 - 2SB600
Fabriqué par NEC, ils ont la réputation d'être les plus solides. Exclusivement utilisés dans les 200 Série II.
Nota : ils peuvent être montés dans les 400 et 700 Série II en remplacement des TP9054 et DB15025. La procédure d'alignement doit être encore plus rigoureuse, le résultat est alors excellent.
|
|
2SD746A - 2SB706A
Fabriqué par NEC avec leur très large matrice, ils sont excellents. Pioneer les a également montés dans ses ampli/tuners très haut de gamme (SX980-SX1280-SX1980). Exclusivement utilisés dans les 300 Série II.
|
TP9054 et DB15025
Fabriqué par Motorola, ce sont des MJ15024 et 15025 sélectionnés. Ils ont été largement utilisés dans les Série II et III soit en montage asymétrique (TP9054) soit en symétrie complémentaire (TP9054 et DB15025).
Nota : attention une procédure d'alignement est indispensable afin d'éviter tout problème d'oscillation. Tous les transistors doivent passer au traceur de courbe avant d'être assemblés.
|
FPL909
Fabriqué par Fairchild, ce sont des FT411 qui ont été sélectionnés. Parfaitement fiables, les FPL909 estampillés à Hong Kong sont d'aussi bonne qualité que ceux fabriqués aux Etats-Unis. Ils ont été montés indifféremment dans les Séries I et II.
| |
XPL909
Fabriqué par Delco, ils ont été choisis pour leur faible
gain. Cette caractéristique permet un meilleur équilibrage en configuration parallèle. Ils ont équipé les amplis 400 - 700 et 700B Série 1.
|
XPL910
Fabriqué par Delco, ce sont des Darlington de puissance "donc deux transistors dans un même boîtier". L'intérêt est d'obtenir une matrice plus large permettant une grande dissipation thermique. Le meilleur choix pour les amplis de studio qui tournent en permanence, 400 - 700 - 700B Serie I.
Nota : ces transistors ne sont plus disponibles (ou très difficilement). Ils étaient ultra linéaire et à faible gain (hfe 10/30). Ils doivent donc être remplacés par des transistors à faible gain sous peine d'avoir des problèmes d'oscillation ou d'accrochage.
Les MJ15024 ou 2SD555 ne conviennent pas de part leur gain trop élevé.
|
TP9054 ou MJ15024 ?

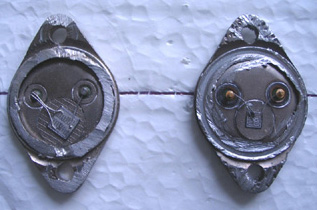

Bien que équivalent, il est facile de constater
que la matrice des TP9054 (à gauche)
est plus large que celle d'un MJ15024 (à droite).
Vraisemblablement la raison pour laquelle Phase Linear préconise exclusivement son emploi sur le Dual 500.
"The model D500 uses TP9054 exclusively.
No other output transistor should be used in this amplifier"
extrait Service Bulletin du 10/81.
|
